一、應用環境
破碎機的外殼焊接件需要經過清理、噴漆、烘干等流水線作業。工件需要做轉運。在生產工藝中存在高溫、易燃易爆環境等高危因素。軌道線路為口子型，防爆軌道平車需要90度換向運行。
二、解決方案

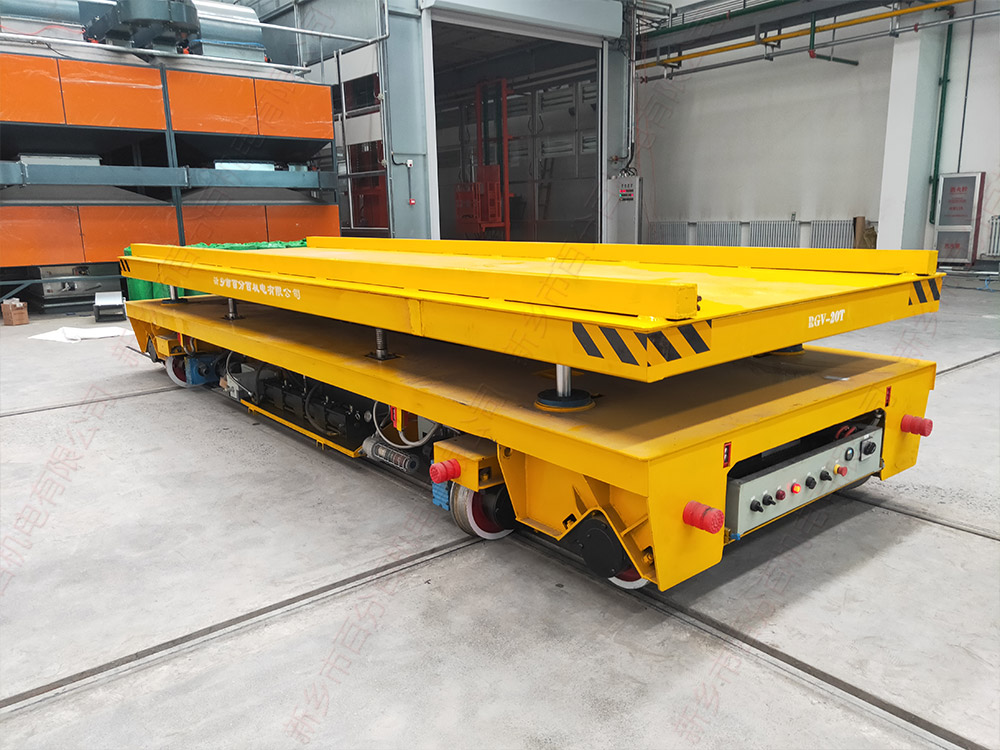

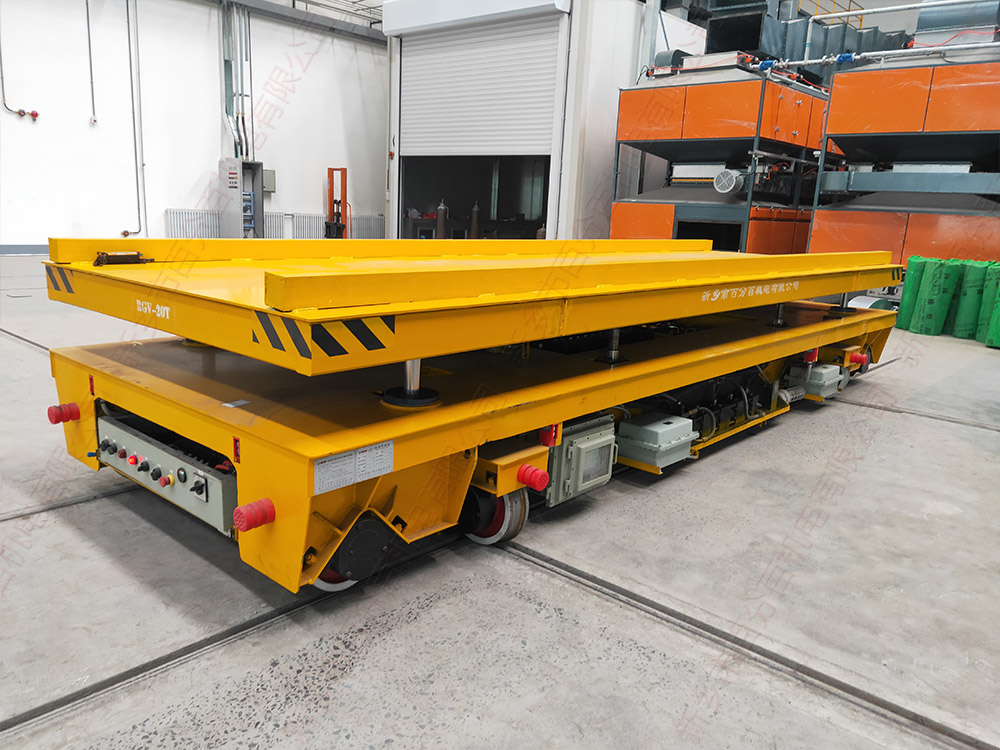

經實地和客戶溝通，采用充電式縱橫移動軌道電動平車，該方案可滿足車輛的90度換向運行。不采用電動轉盤換向的方式，不用在地面挖坑，相對成本降低成本。為避開高溫對轉運平車的電器損壞，采用卸載式轉運，工件運輸?shù)胶娓煞课恢煤螅D(zhuǎn)運平車臺面下降，工件放置在預設的托盤上。轉運平車退出烘干房。 在生產工藝中有噴漆的環節，會產生揮發性氣體，所以在加工區空氣中存在易燃易爆的因素，為避免不安全因素產生，在制造轉運平車的時候做了整車防爆處理，杜絕了安全隱患。
三、技術參數
序號 | 項目名稱 | 技術參數 | 備注 |
1 | 平車型號 | KPX | |
2 | 載重量 | 20t | |
3 | 電機功率 | 4*1.5kw | |
4 | 車架尺寸 | L3300*W2200*H900 |
5 | 供電方式 | 鉛酸蓄電池 | 48v 300ah（防爆） |
6 | 操作方式 | 帶線手柄/遙控 | |
7 | 運行速度 | 20m/min | |
8 | 標準配置 | 便攜智能充電機 | 輸入電壓 220v |
9 | 車輪直徑 | 8*400mm | 材質 zg55 |
10 | 車輪材質 | ZG55 | |
11 | 軌內側距 | 1435mm | |
12 | 換軌方式 | 液壓升降 | 減速開關、接近開關 |
13 | 整車顏色 | 中黃 | |
14 | 運行提示 | 聲光電報警燈 | 車輛對角各一套 |
15 | 運行路線 | 直線可 90 度換向 | |
16 | 軌道要求 | 直線無坡度 | |
17 | 剎車方式 | 電磁剎車 | 斷電自動剎車 |
18 | 續航能力 | 5h | 滿載運行 |
19 | 充電時間 | 6h | |
20 | 薦用軌道 | P50 | |
21 | 臺面頂升高度 | 200mm | |
22 | 頂升方式 | 液壓 | |
23 | 防爆要求 | 整車防爆證書 | |
24 | 充電機 | 50A/48v/220v （非防爆） | |
25 | 防爆等級 | Ex ⅡB T4 Gc | |
