在工業軌道運輸系統中，實現軌道平車在十字或丁字路口的90度直角轉彎，是提升空間利用率和物流效率的關鍵環節。目前，主流的解決方案有兩種：傳統軌道轉盤方案 和 現代縱橫平移換軌方案。二者各有千秋，適用于不同的場景需求。

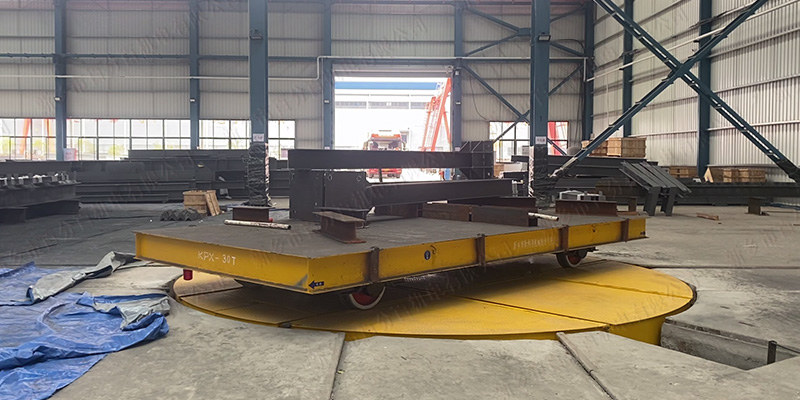

方案一：軌道轉盤直角轉彎
◇工作原理：
在軌道交叉處安裝一個可旋轉的圓形鋼制平臺（轉盤），轉盤上鋪設有與所有方向?qū)拥能壍?。?dāng)平車需要轉彎時，駛上轉盤，通過電動或液壓驅動使整個轉盤旋轉90度，使平車上的軌道與目標軌道精準對齊，繼而駛出，完成轉向。
◇核心優勢：
1、技術成熟，應用廣泛：作為經典的傳統方案，技術穩定可靠，有大量的應用案例和運維經驗可供參考。
2、對車輛無特殊要求：只需普通軌道平車即可完成操作，無需對車輛本身進行改造。
3、占地面積相對固定：轉盤基礎面積固定，對于空間規劃而言邊界清晰。
◇潛在局限：
1、存在單點故障風險：轉盤是整個系統的核心樞紐，一旦發生機械或電氣故障，整個交叉路口的運輸將陷入癱瘓。
2、基礎建設復雜，成本較高：需要在地下建造大型混凝土基礎以安裝旋轉機構，土建工程量大，初期投資成本高。
3、維護相對繁瑣：旋轉機構（如軸承、齒輪、電機）需要定期潤滑和維護，長期運維成本不容忽視。
4、效率瓶頸：每次轉向都需要完成“上車-停止-旋轉-對準-下車”的流程，耗時相對較長，可能影響高頻次運輸?shù)墓?jié)拍。

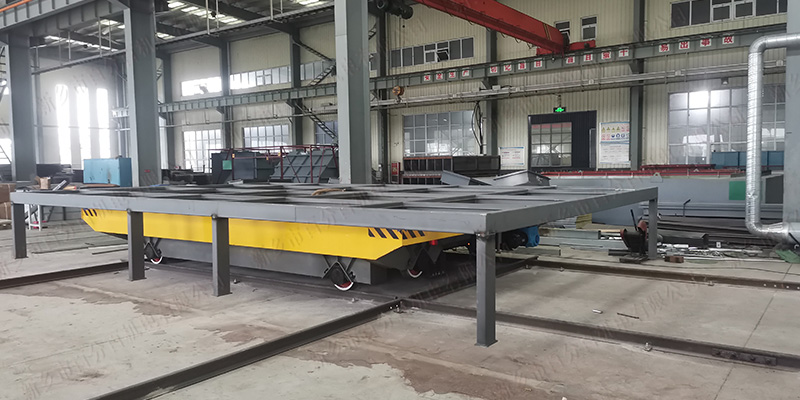

方案二：軌道車縱橫平移換軌直角轉彎
◇工作原理：
該方案的核心是擁有一臺具備雙向行駛能力的特種平移軌道車。車輛本身擁有兩組垂直布置的車輪組（縱向輪和橫向輪）。需要直行時，縱向車輪落下驅動；需要橫向轉彎時，車輛停止，通過液壓或電動提升裝置將車身頂起，切換至橫向車輪落下，即可實現橫向平移，直接駛?cè)氪怪狈较虻能壍?，完成直角轉彎。
◇核心優勢：
1、極高的運行效率：省去了“轉盤旋轉”的等待時間，切換動作迅速流暢，大幅提升物流轉運效率，尤其適合節拍緊張的自動化生產線。
2、系統可靠性高：消除了“轉盤”這個單一故障點。平移功能集成在車輛上，即使一臺車故障，通常也不會導致整個路口癱瘓。
3、節省土建成本：無需建造深大的地下轉盤基礎，地面軌道鋪設相對簡單，初期基礎設施投資更低。
4、布局靈活性強：更適用于對原有場地進行改造升級的項目，或地下空間受限（如存在管道、地基）的場合。
◇潛在局限：
1、車輛成本較高：具備縱橫平移功能的特種車輛，其結構復雜，制造成本遠高于普通軌道平車。
2、技術依賴性強：車輛的可靠性高度依賴于升降和切換系統的穩定性，對維護人員的技術水平要求更高。
3、占用空間可能更大：為實現平移，車輛通常需要一定的前后緩沖距離來完成切換動作。
綜合對比一覽表
對比維度 | 方案一：軌道轉盤 | 方案二：縱橫平移換軌 |
核心技術 | 旋轉平臺機構 | 車輛自帶升降平移機構 |
初期投資 | 土建成本高，設備成本中 | 土建成本低，車輛成本高 |
運行效率 | 較低，有等待時間 | 高，切換迅速 |
可靠性 | 存在單點故障風險 | 分布式，可靠性更高 |
維護保養 | 維護轉盤基礎 | 維護車輛復雜機構 |
適用車輛 | 普通軌道平車 | 專用平移軌道車 |
適用場景 | 傳統廠房，改造周期長，頻率不高的場景 | 高頻次、高效率、自動化現代物流 |
結論與選擇建議
如果您：追求技術的傳統性和成熟度。預算更多傾向于土建而非設備。運輸頻率不高，對效率要求不極限。已有普通軌道平車，不希望更換車輛。
◇選擇縱橫平移換軌方案
如果您：將運行效率和系統可靠性置于首位。希望降低復雜的土建施工量和成本。項目屬于新建自動化車間、智能倉儲物流等對節拍要求高的場景。愿意在先進設備上投入以獲得長期的高效回報。
